Como proveedor de transformadores sumergidos en aceite totalmente sellados, a menudo me encuentro con diversas preguntas técnicas de los clientes. Una de las preguntas más comunes es si se pueden conectar en paralelo transformadores sumergidos en aceite completamente sellados. En esta publicación de blog, profundizaré en este tema, explorando la base teórica, las consideraciones prácticas y los desafíos potenciales asociados con la conexión en paralelo de transformadores sumergidos en aceite completamente sellados.
Viabilidad teórica
En teoría, los transformadores sumergidos en aceite completamente sellados se pueden conectar en paralelo si se cumplen ciertas condiciones. El principio básico detrás de la conexión en paralelo es garantizar que cada transformador comparta la carga proporcionalmente manteniendo la compatibilidad eléctrica. Para los transformadores sumergidos en aceite, los factores clave que deben considerarse incluyen la relación de voltaje, el voltaje de impedancia, el grupo de conexión y la secuencia de fases.
- Relación de voltaje: La relación de voltaje de cada transformador debe ser exactamente la misma. Una ligera diferencia en la relación de voltaje puede provocar la circulación de corrientes entre los transformadores, provocando pérdidas innecesarias y potencialmente sobrecalentamiento. Esto significa que la relación de espiras de los devanados primario y secundario de cada transformador debe coincidir con precisión.
- Voltaje de impedancia: La tensión de impedancia, también conocida como impedancia de cortocircuito, debe estar dentro de un cierto rango de tolerancia. La impedancia de los transformadores afecta principalmente a la distribución de la carga. Si los voltajes de impedancia difieren significativamente, el transformador con menor impedancia soportará una parte desproporcionadamente grande de la carga, mientras que el de mayor impedancia puede estar subutilizado. Los estándares de la industria generalmente recomiendan que la diferencia en el voltaje de impedancia entre transformadores conectados en paralelo no exceda el ±10%.
- Grupo de conexión: El grupo de conexión de los transformadores debe ser idéntico. El grupo de conexión determina la relación de fase entre los voltajes primario y secundario del transformador. Diferentes grupos de conexión pueden provocar una diferencia de fase entre las tensiones secundarias de los transformadores conectados en paralelo, lo que puede provocar grandes corrientes circulantes e incluso dañar los transformadores.
- Secuencia de fases: La secuencia de fases de todos los transformadores debe ser la misma. La secuencia de fases incorrecta provocará una gran corriente de cortocircuito cuando los transformadores estén conectados en paralelo, lo que representa una grave amenaza para la seguridad del equipo y del personal.
Consideraciones prácticas
Si bien las condiciones teóricas para la conexión en paralelo son claras, existen varias consideraciones prácticas que deben tenerse en cuenta al conectar en paralelo transformadores sumergidos en aceite completamente sellados.
- Instalación y mantenimiento: La instalación adecuada es crucial para el funcionamiento exitoso en paralelo de los transformadores. Los transformadores deben instalarse en un ambiente seco y bien ventilado para evitar el sobrecalentamiento y la entrada de humedad. También es necesario un mantenimiento regular, que incluya análisis de aceite, pruebas de resistencia de aislamiento y monitoreo de temperatura, para garantizar la confiabilidad a largo plazo de los transformadores. Durante el mantenimiento, es importante seguir las pautas del fabricante y los estándares de la industria.
- Características de carga: Las características de la carga conectada a los transformadores en paralelo también pueden afectar su funcionamiento. Por ejemplo, si la carga es altamente inductiva o capacitiva, puede causar fluctuaciones de voltaje y distorsión armónica, lo que puede tener un impacto negativo en los transformadores. Por tanto, es necesario analizar las características de la carga y tomar las medidas adecuadas, como instalar equipos de corrección del factor de potencia o filtros de armónicos, para garantizar un funcionamiento estable.
- Sistema de protección: Un sistema de protección confiable es esencial para proteger los transformadores conectados en paralelo de fallas. El sistema de protección debe diseñarse para detectar y aislar cualquier falla de manera oportuna para evitar daños a los transformadores y otros equipos eléctricos. Los dispositivos de protección comunes incluyen relés de sobrecorriente, relés de sobretensión y relés de protección diferencial. Es importante seleccionar los dispositivos de protección adecuados según los requisitos específicos de la aplicación.
Desafíos y Soluciones
Aunque la conexión en paralelo de transformadores sumergidos en aceite completamente sellados es técnicamente factible, todavía existen algunos desafíos que deben abordarse.
- Corrientes circulantes: Como se mencionó anteriormente, las diferencias en la relación de voltaje, el voltaje de impedancia o el grupo de conexión pueden causar corrientes circulantes entre los transformadores. Para minimizar las corrientes circulantes, es necesario seleccionar cuidadosamente transformadores con parámetros eléctricos similares y realizar mediciones precisas antes de conectarlos. Además, se pueden utilizar sistemas de control avanzados para monitorear y ajustar el funcionamiento de los transformadores en tiempo real para reducir las corrientes circulantes.
- Gestión Térmica: El funcionamiento en paralelo de transformadores puede aumentar la generación de calor, lo que requiere una gestión térmica eficaz. Se deben instalar sistemas de refrigeración adecuados, como radiadores o bombas de aceite, para disipar el calor generado por los transformadores. El control periódico de la temperatura también es importante para detectar cualquier aumento anormal de la temperatura y tomar las medidas adecuadas para evitar el sobrecalentamiento.
- Compatibilidad con otros equipos: Al conectar transformadores sumergidos en aceite completamente sellados en paralelo, es necesario considerar su compatibilidad con otros equipos eléctricos del sistema, como aparamenta, disyuntores y relés. Las especificaciones y clasificaciones de estos equipos deben combinarse cuidadosamente para garantizar el buen funcionamiento de todo el sistema eléctrico.
Equipos y pruebas relacionados
Además de los transformadores sumergidos en aceite completamente sellados, existen otros equipos y dispositivos de prueba relacionados que son importantes para el funcionamiento seguro y eficiente de los sistemas eléctricos. Por ejemplo, elProbador de protección de relé monofásico: uso y precaucionesSe puede utilizar para probar y verificar el rendimiento de los dispositivos de protección de relés en el sistema eléctrico. Ayuda a garantizar que el sistema de protección pueda detectar y responder con precisión a las fallas.

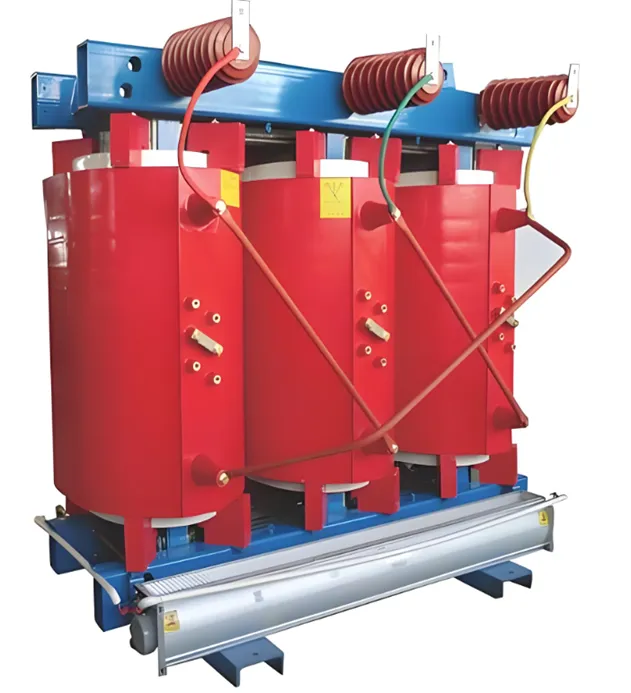

Transformador tipo secoEs otro tipo de transformador comúnmente utilizado en sistemas eléctricos. En comparación con los transformadores sumergidos en aceite, los transformadores de tipo seco tienen las ventajas de no tener fugas de aceite, seguridad contra incendios y respeto al medio ambiente. A menudo se utilizan en lugares donde los requisitos de seguridad contra incendios son altos, como hospitales, escuelas y edificios comerciales.
ElProbador automático de supresores de sobretensiones de óxido de zincse utiliza para probar el rendimiento de los descargadores de sobretensiones de óxido de zinc. Los pararrayos desempeñan un papel crucial en la protección de los equipos eléctricos contra sobretensiones y sobretensiones. Las pruebas periódicas de los descargadores de sobretensiones pueden garantizar su funcionamiento confiable y evitar daños a los equipos eléctricos.
Contacto para Compra y Consulta
Si está interesado en nuestros transformadores sumergidos en aceite completamente sellados o tiene alguna pregunta sobre la conexión en paralelo u otros aspectos técnicos, no dude en contactarnos para mayor discusión. Nuestro equipo de ingenieros experimentados y expertos técnicos está listo para brindarle asesoramiento profesional y soluciones adaptadas a sus necesidades específicas. Esperamos tener la oportunidad de trabajar con usted y contribuir al éxito de sus proyectos eléctricos.
Referencias
- Ingeniería de sistemas de energía eléctrica, por Alexander Kusko y Donald G. Fink
- Ingeniería de transformadores: diseño, tecnología y diagnóstico, por Gurbachan Singh
- Estándar IEEE C57.12.00 - Requisitos generales estándar para transformadores de distribución, potencia y regulación sumergidos en líquido
