Dual Canopy Mechanic Electrical Engineering Co., Ltd. es uno de los principales fabricantes y proveedores de probadores de resistencia de CC portátiles en China. No dude en vender productos con descuento al por mayor aquí y obtener una cotización de nuestra fábrica. Se aceptan pedidos personalizados.
¿Qué hace el probador de resistencia CC portátil?

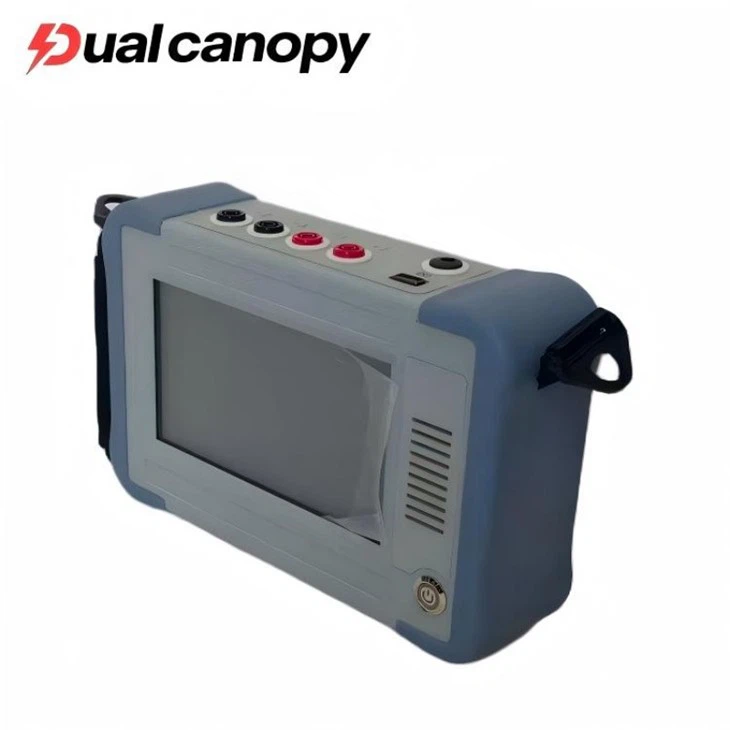

ElProbador de resistencia CC portátiles un instrumento de precisión compacto,{0}}que funciona con baterías y está diseñado para medirResistencia CC de bajo valor-en cargas inductivas como devanados de transformadores, bobinas de motores, inductores y contactos eléctricos. A diferencia de los multímetros estándar, este probador utiliza elMétodo de medición Kelvin de 4 hilospara eliminar la resistencia de los cables de prueba, lo que garantiza una alta precisión incluso en el rango de micro{0}}ohmios (μΩ).
Este dispositivo es una herramienta esencial paraingenieros de mantenimiento de campoycontrol de calidad de fábrica. Aborda la necesidad crítica de una solución portátil, resistente y fácil-de-usar para verificar la integridad de los devanados y las conexiones sin la mayor parte del equipo de mesa- tradicional. Al detectar problemas como giros en cortocircuito, soldaduras deficientes o conexiones sueltas, desempeña un papel fundamental a la hora de prevenir fallos del equipo y garantizar la seguridad eléctrica.
Nuestros probadores portátiles están diseñados con tecnología avanzada de administración de energía, lo que proporciona altas corrientes de prueba (hasta 10 A o 20 A) al tiempo que mantiene un factor de forma liviano y una mayor duración de la batería.
¿Cuáles son las especificaciones?
|
Corriente de prueba |
<20mA |
40mA |
200mA |
1A |
3A |
10A |
|
Rango de medición |
100Ω-50KΩ |
1Ω-200Ω |
100mΩ-50Ω |
10mΩ-10Ω |
5mΩ-3Ω |
0.5mΩ-0.2Ω |
|
Exactitud |
±(0.5%+2) |
±(0.2%+2) |
||||
|
Resolución mínima |
0.1μΩ |
|||||
|
Método de operación |
Operación de pantalla táctil |
|||||
|
Dimensiones |
Anfitrión: 252*160*65 (mm) Caja exterior: 425*335*210 (mm) |
|||||
|
Peso |
Anfitrión: 2 KG Caja exterior: 8 KG |
|||||
|
Especificaciones de la batería |
14,8 V 5200 mAh |
|||||
|
Longitud del cable de prueba |
Estándar de 5 metros, la longitud se puede personalizar |
|||||
¿Cuáles son las características técnicas de un probador de resistencia CC portátil?
1) Método de 4-cables (Kelvin) para medición de baja resistencia
Emplea una técnica de medición que separa la inyección de corriente de la detección de voltaje, lo que reduce significativamente los errores introducidos por los cables de prueba y los puntos de contacto-ideal para mediciones en el rango µΩ/mΩ.
2) Múltiples rangos de corriente de prueba y estabilización rápida (depende del modelo-)
Permite a los usuarios seleccionar diferentes rangos de corriente de prueba según el objeto bajo prueba: las corrientes bajas son adecuadas para componentes delicados, mientras que las corrientes altas permiten una evaluación de contacto más estable para contactos de interruptor y juntas de barras (sujeto a especificaciones reales).
3) Flujo de trabajo de medición optimizado para cargas inductivas (aplicaciones de devanado)
Para cargas inductivas, como devanados, el instrumento ofrece funciones que incluyen detección de estabilidad de lectura, temporización de prueba y alertas de liberación/descarga de energía al final de la prueba (según la configuración funcional), lo que garantiza que las lecturas sean altamente comparables y adecuadas para establecer archivos de tendencias.
4) Almacenamiento de datos y gestión de proyectos (configuración-dependiente)
Admite almacenamiento de datos en-dispositivos, gestión de ID/numeración secuencial y exportación de datos (a través de USB, Bluetooth, software, etc., según la configuración), lo que facilita el archivado de registros de aceptación y permite la trazabilidad de auditoría.
5) Diseño compatible con el campo-
Portátil y portátil, lo que lo hace ideal para inspecciones dentro de compartimentos de aparamenta, estudios de campo de subestaciones y mediciones rápidas multi-puntos; Hay disponibles estuches de transporte opcionales y kits de abrazaderas resistentes.
¿Qué servicios ofrecemos?
Consulta de selección: según su objeto de prueba (p. ej., capacidad del transformador, nivel de voltaje, material de bobinado cobre/aluminio), recomendamos el rango de corriente apropiado (5A, 10A, 20A, etc.). Por ejemplo, la resistencia del devanado del lado de bajo-voltaje de los transformadores grandes es extremadamente baja, por lo que se requiere un probador de alta-corriente (10 A o 20 A) para obtener datos precisos.
Comparación de soluciones técnicas: analizamos las ventajas y desventajas de los equipos portátiles y de escritorio, así como las diferencias entre los diferentes métodos de medición (por ejemplo, método de puente versus método de caída de voltaje).
Demostración en el sitio: para clientes que realizan compras al por mayor, ofrecemos demostraciones en el sitio o enviamos unidades de muestra para uso de prueba para verificar el rendimiento del equipo en condiciones operativas reales.
Accesorios opcionales: Recomendamos combinar paquetes de cables de prueba, estuches de transporte, impresoras Bluetooth y otros accesorios.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre usar un probador portátil y un multímetro para medir la resistencia?
R: La diferencia es significativa:
Principio de medición: los multímetros suelen emplear el método de dos-cables, en el que la resistencia de los cables de prueba se suma directamente al resultado de la medición, lo que genera errores sustanciales. Los probadores portátiles, por el contrario, utilizan el método de cuatro-cables, que elimina por completo la influencia de la resistencia de los cables.
Rango de medición: los multímetros tienen dificultades para medir con precisión valores de resistencia en el rango de miliohmios o incluso microohmios. Sin embargo, los probadores portátiles están diseñados específicamente para mediciones de baja-resistencia y ofrecen una resolución de hasta 0,1 μΩ.
Capacidad de carga inductiva: los multímetros no pueden medir equipos con alta inductancia (como transformadores). Los probadores portátiles, por otro lado, cuentan con circuitos de carga y descarga especializados que permiten la medición segura de cargas inductivas.
P2: ¿Por qué a veces las lecturas fluctúan al medir transformadores?
R: Esto suele deberse a un contacto deficiente o a interferencias ambientales.
Compruebe si los clips de prueba están sujetos firmemente y si los terminales que se están probando están contaminados con aceite o cubiertos por una capa de óxido.
Verifique que los cables de prueba no estén sujetos a fuertes interferencias electromagnéticas (por ejemplo, al colocarlos demasiado cerca de barras colectoras energizadas).
Si el transformador bajo prueba está funcionando actualmente en paralelo con otras unidades, sus lecturas pueden verse influenciadas por esas otras ramas; Se recomienda desconectar el transformador para realizar mediciones.
P3: ¿Los probadores portátiles requieren calibración?
R: Sí, lo hacen. Aunque están diseñados para uso en el campo, como instrumentos de medición de precisión, su precisión está sujeta a variaciones con el tiempo. Se recomienda realizar una calibración anualmente-verificando específicamente la precisión de la fuente actual y las lecturas de resistencia-para garantizar la validez y confiabilidad de los datos de la prueba.
